Sator Electrónica · Reparación y diagnóstico
Conga 9990 desmontado: electrónica, motores y aspiración
Una mirada al interior y a los componentes de esta unidad. Descubre lo que muestra la fotografía y consulta su reparación en Sator.
No cambies piezas al azar
Te ayudamos a localizar la causa real de la avería.

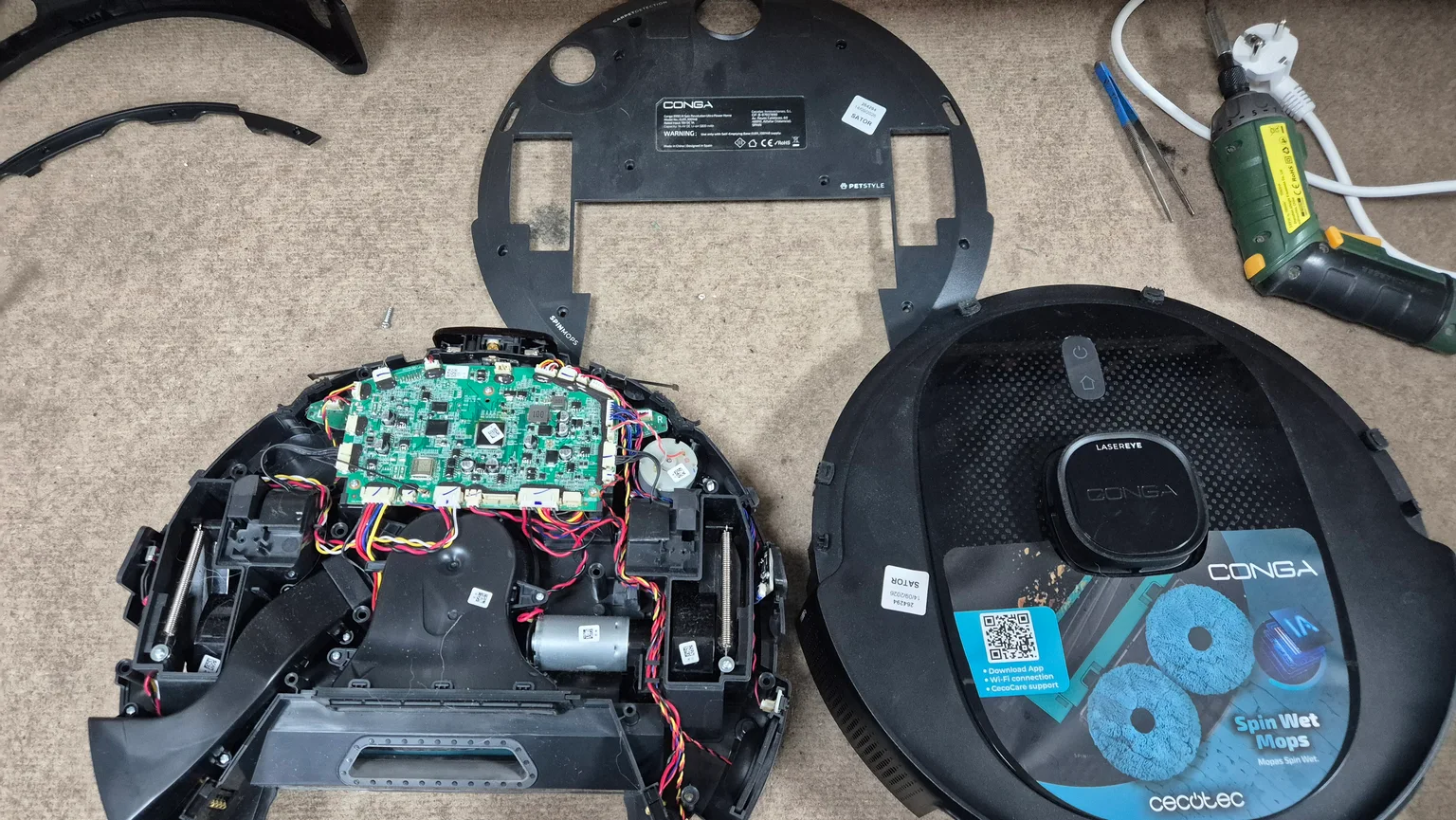

Este Conga 9990 desmontado permite observar la distribución de la electrónica y los conjuntos mecánicos con una fotografía real de la unidad. La fotografía es del taller Sator Electrónica. Conservamos la denominación Spin Revolution de la unidad y la referencia EU01_100148 de su etiqueta para comprobar los recambios.
Fotografía propia del taller.
Esta guía explica lo que se ve en la unidad fotografiada. No es un diagnóstico de avería ni un manual para desmontar el aparato en casa.

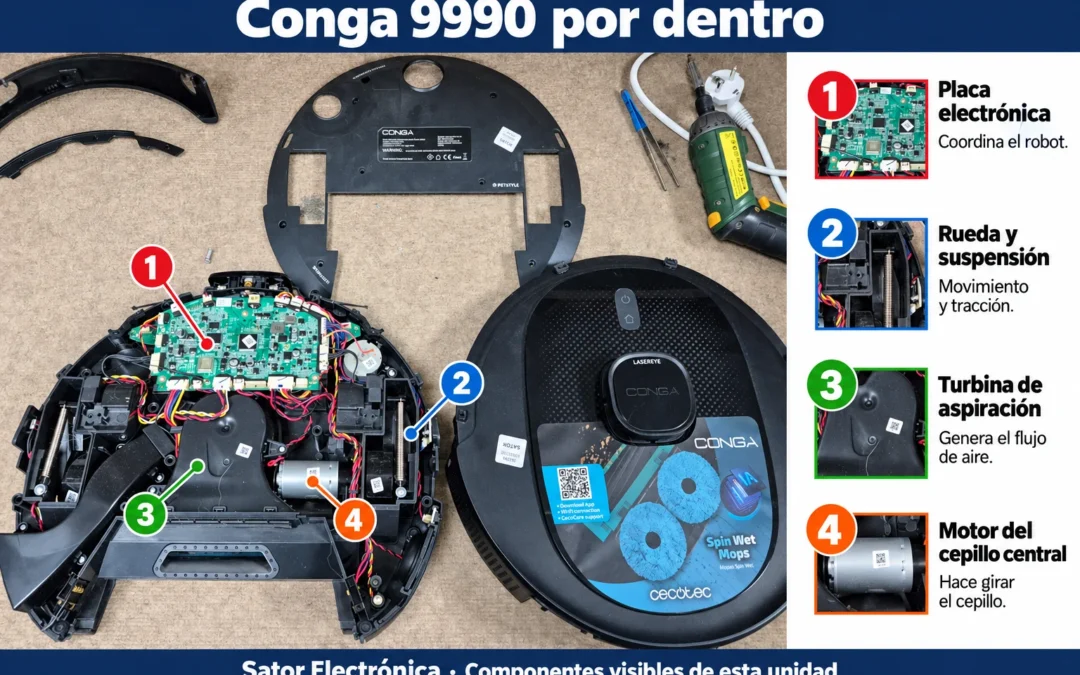

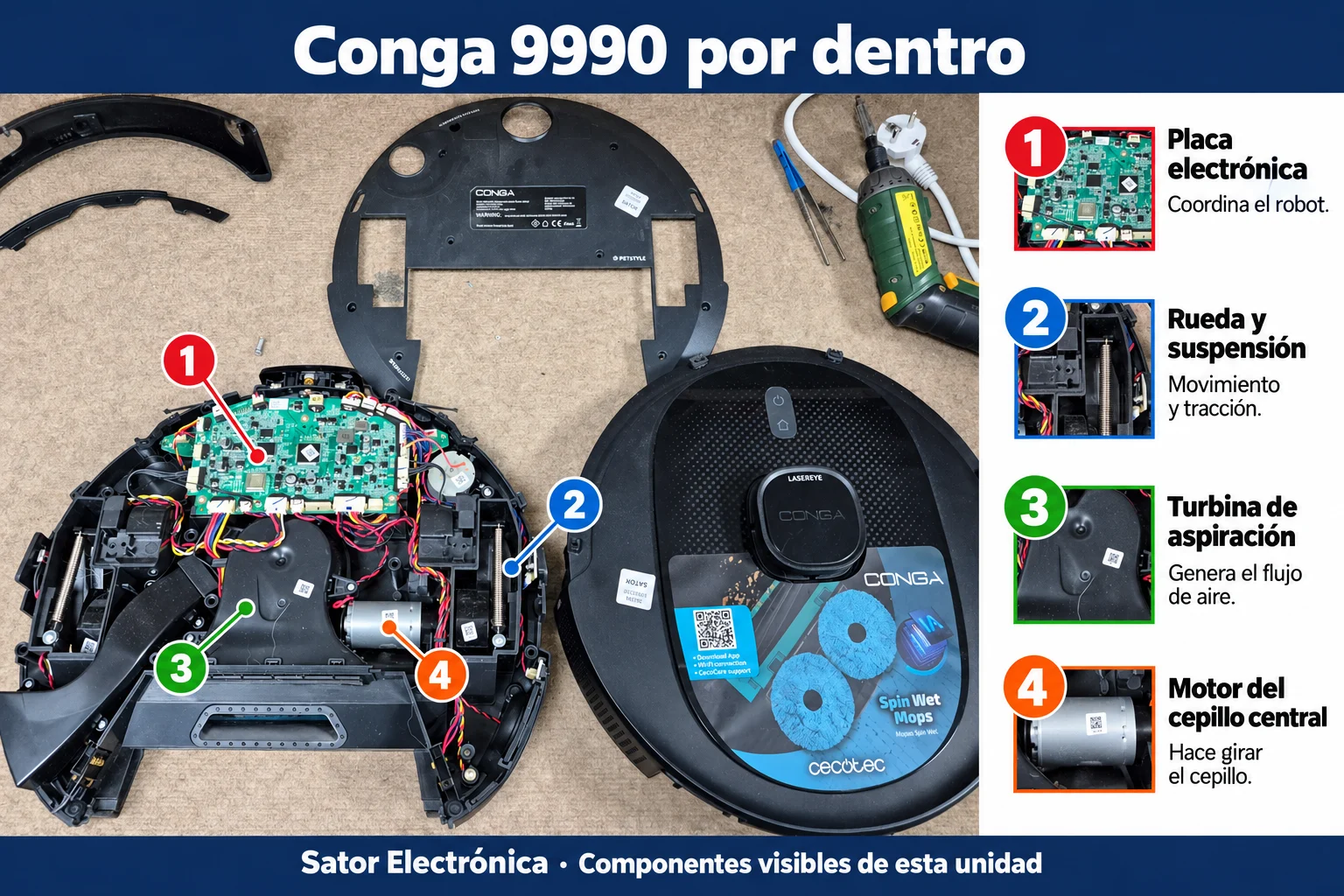

Qué vemos en el Conga 9990 desmontado
- Placa electrónica: Coordina el funcionamiento del robot.
- Rueda y suspensión: Permiten el movimiento y mantienen la tracción.
- Turbina de aspiración: Genera el flujo de aire que recoge la suciedad.
- Motor del cepillo central: Hace girar el cepillo; es diferente de la turbina de aspiración.
Placa electrónica principal
La placa verde ocupa la zona superior del chasis abierto. Se distinguen conectores, componentes y mazos de cables. Una revisión técnica comprueba primero qué alimentación llega a la placa y qué conjunto está relacionado con el síntoma. Una fotografía no permite saber si un componente está eléctricamente averiado.
Módulos de rueda con suspensión
En los laterales del cuerpo abierto se aprecian los conjuntos de rueda y sus muelles. El polvo y el desgaste pueden afectar al movimiento, pero no son las únicas causas de un error de desplazamiento. También hay que revisar conexiones y respuesta de cada conjunto.
Aspiración y accionamiento del cepillo
El conducto y la carcasa negra del sistema de aspiración se sitúan en la zona central. El cilindro metálico visible es un motor de accionamiento del cepillo central, no una turbina dibujada como si fuera la misma pieza. Para identificar un recambio se comprueba su referencia y su montaje.
Tapa, navegación y sistema de mopas
La tapa retirada muestra la torre de navegación y la denominación comercial. La carcasa inferior separada incluye las indicaciones Spin Mops. Esta vista no descubre todo el mecanismo de fregado, por lo que no atribuimos a una pieza oculta una avería concreta.
Cómo relacionamos las piezas con los síntomas
En un robot que aspira pero no friega, la comprobación no es la misma que en uno que no aspira. El diagnóstico debe separar el circuito de aire, el movimiento del cepillo y el funcionamiento del sistema de fregado. La base de limpieza o autovaciado tampoco aparece abierta en esta fotografía.
Para una consulta útil, indícanos si el robot no carga, no enciende, no aspira, no gira el cepillo o se detiene durante la limpieza. Si aparece un aviso, copia el mensaje exacto. No supongas que la pieza más visible es la averiada: una misma señal puede tener varias causas.
Preguntas frecuentes
¿La placa verde está averiada porque el robot no enciende?
No se puede concluir eso desde una imagen. Hay que revisar batería, alimentación, conectores y placa con pruebas adecuadas.
¿Los recambios de cualquier Conga sirven para este aparato?
No. Antes de pedir una pieza necesitamos la referencia completa de la etiqueta y, cuando proceda, la de la pieza retirada. La familia comercial por sí sola puede resultar insuficiente.
¿Conviene repararlo o sustituirlo?
Depende del estado general, de la avería y de la disponibilidad de piezas. Revisar el aparato permite decidir con datos. No prometemos una reparación concreta ni un precio cerrado solo con una foto, y confirmamos la compatibilidad antes de solicitar un recambio.
¿Qué puedo revisar sin abrir el robot?
Con el aparato apagado, consulta el manual para limpiar depósito, filtro, cepillos y contactos accesibles. No mojes la electrónica ni utilices el robot si hay olor a quemado, calentamiento anormal o una batería hinchada. El desmontaje interno debe quedar en manos de personal cualificado.
Consulta reparación y recambios en Sator Electrónica
¿Tu Conga 9990 AI Spin Revolution Ultra Power Home presenta alguno de estos síntomas? Envíanos una foto de la etiqueta y explica qué ocurre. Puedes consultar por teléfono, correo o WhatsApp antes de traer el robot al taller. Si necesitas enviarlo, pregunta primero por las condiciones y por qué accesorios debemos recibir.
·
·
Sator Electrónica:
Calle La Huerta 74, San Vicente del Raspeig, Alicante. Consulta el horario vigente antes de venir.
o
consulta la tienda de recambios
.
Consulta otras reparaciones de robots aspiradores
. Información de referencia:
; las piezas descritas se basan en nuestra fotografía, no en imágenes comerciales.
Explora los componentes de esta unidad
Las vistas de detalle proceden de la misma fotografía del taller. No son radiografías ni representan piezas ocultas.
Qué vemos en el Conga 9990 desmontado
- Placa electrónica: Coordina el funcionamiento del robot.
- Rueda y suspensión: Permiten el movimiento y mantienen la tracción.
- Turbina de aspiración: Genera el flujo de aire que recoge la suciedad.
- Motor del cepillo central: Hace girar el cepillo; es diferente de la turbina de aspiración.
Placa electrónica principal
La placa verde ocupa la zona superior del chasis abierto. Se distinguen conectores, componentes y mazos de cables. Una revisión técnica comprueba primero qué alimentación llega a la placa y qué conjunto está relacionado con el síntoma. Una fotografía no permite saber si un componente está eléctricamente averiado.
Módulos de rueda con suspensión
En los laterales del cuerpo abierto se aprecian los conjuntos de rueda y sus muelles. El polvo y el desgaste pueden afectar al movimiento, pero no son las únicas causas de un error de desplazamiento. También hay que revisar conexiones y respuesta de cada conjunto.
Aspiración y accionamiento del cepillo
El conducto y la carcasa negra del sistema de aspiración se sitúan en la zona central. El cilindro metálico visible es un motor de accionamiento del cepillo central, no una turbina dibujada como si fuera la misma pieza. Para identificar un recambio se comprueba su referencia y su montaje.
¿La placa verde está averiada porque el robot no enciende?
No se puede concluir eso desde una imagen. Hay que revisar batería, alimentación, conectores y placa con pruebas adecuadas.
¿Qué puedo revisar sin abrir el robot?
Con el aparato apagado, consulta el manual para limpiar depósito, filtro, cepillos y contactos accesibles. No mojes la electrónica ni utilices el robot si hay olor a quemado, calentamiento anormal o una batería hinchada. El desmontaje interno debe quedar en manos de personal cualificado.
Esta fotografía ayuda a entender la distribución de piezas, pero no permite diagnosticar una avería. Sator Electrónica revisa el conjunto antes de recomendar una reparación o un recambio.
Una misma señal puede tener causas diferentes
Que el aparato no encienda, se detenga o pierda rendimiento no permite identificar una pieza averiada solo por el síntoma. En Sator Electrónica revisamos el conjunto y te explicamos qué reparación necesita.
01
Filtro y aspiración
Un filtro obstruido reduce el paso del aire y puede contribuir al sobrecalentamiento. Si sigue perdiendo potencia tras el mantenimiento indicado en el manual, hay que comprobar la aspiración y la electrónica.
02
Pelos y ruedas
Los pelos y los hilos pueden bloquear ruedas o cepillos y aumentar el esfuerzo de sus motores. Limpiar no siempre resuelve el problema si ya existe desgaste o daño.
03
Desmontaje profesional
Abrirlo sin experiencia puede soltar cables, romper conectores o dañar sensores. Deja el desmontaje interno y las comprobaciones eléctricas a personal cualificado.
Sator Electrónica · Tu taller de reparación
Tráelo, envíalo o solicita la recogida
Reparamos robots aspiradores de todas las marcas y modelos, siempre que la avería y la disponibilidad de piezas permitan una reparación viable. Podemos gestionar la recogida de tu robot aspirador en toda España.
Para solicitar una recogida, escribe a sator@sator.es con la marca, el modelo, los síntomas y tu localidad. Te confirmamos las condiciones, el coste y qué accesorios necesitamos antes de enviar el equipo.
También puedes traerlo al taller o enviarlo por tu cuenta tras consultar las instrucciones. Si la batería está hinchada o dañada, no lo uses ni lo cargues y avísanos antes de organizar cualquier transporte.
Encuéntranos en San Vicente del Raspeig
Calle La Huerta 74
San Vicente del Raspeig, Alicante.
Consulta el horario vigente antes de venir.
Cómo llegar a Sator Electrónica
Mostrar mapa del taller
El mapa se carga solo cuando lo abres. También puedes utilizar el enlace anterior.
Diagnóstico antes de comprar un repuesto
Una pieza de aspecto parecido no garantiza compatibilidad. Envíanos la etiqueta del aparato y la referencia del componente para consultar el recambio correcto.
Visitar la tienda online de Sator · Conocer el taller Sator Electrónica
Más información relacionada
- Conga 7490 Ultimate desmontado: qué hay dentro del robot
- Robot Cecotec conga no enciende o no carga
- Reparación de robot Cecotec Conga 7090
Servicio técnico independiente. Esta guía no sustituye el manual del fabricante ni garantiza una reparación sin revisar el aparato.
