Dreame desmontado: componentes internos y diagnóstico
Una mirada al interior y a los componentes de esta unidad. Descubre lo que muestra la fotografía y consulta su reparación en Sator.
No cambies piezas al azar
Te ayudamos a localizar la causa real de la avería.

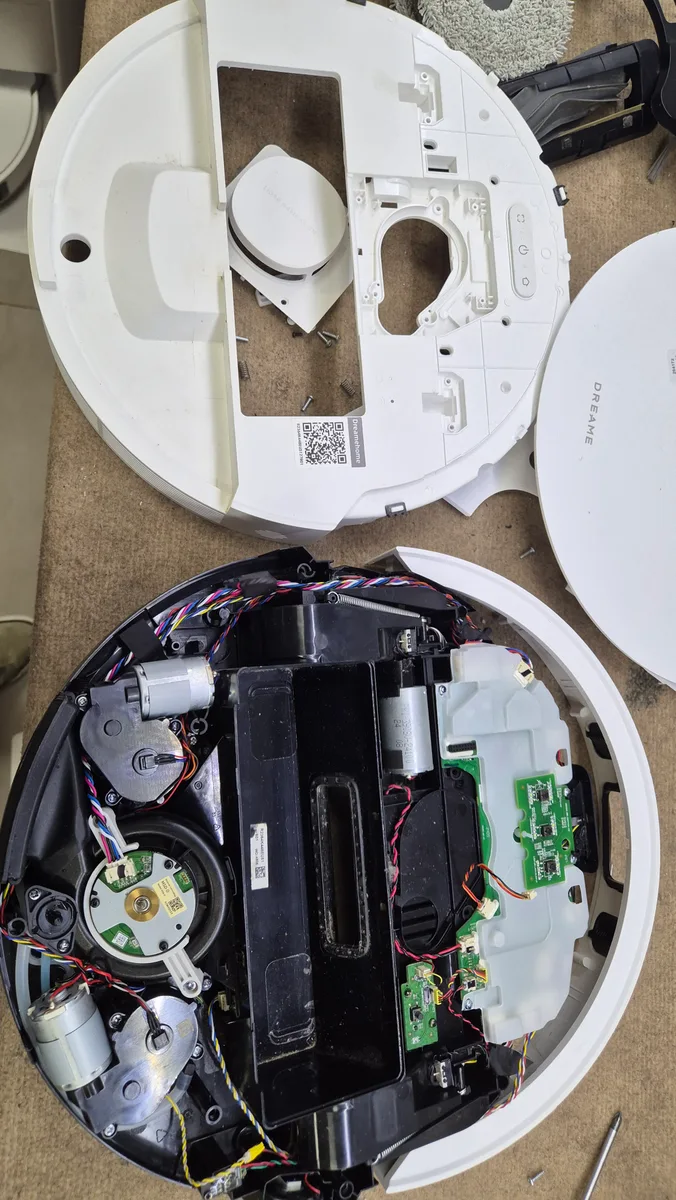

Este Dreame desmontado muestra cómo se distribuyen varias piezas internas de una unidad recibida en Sator Electrónica. La guía utiliza una fotografía propia del taller, con números y explicaciones para reconocer los componentes visibles. La referencia exacta de esta unidad está pendiente de confirmar: no atribuimos la imagen a un modelo concreto ni la usamos para garantizar la compatibilidad de repuestos.
Fotografía propia del taller.
Esta guía explica lo que se ve en la unidad fotografiada. No es un diagnóstico de avería ni un manual para desmontar el aparato en casa.

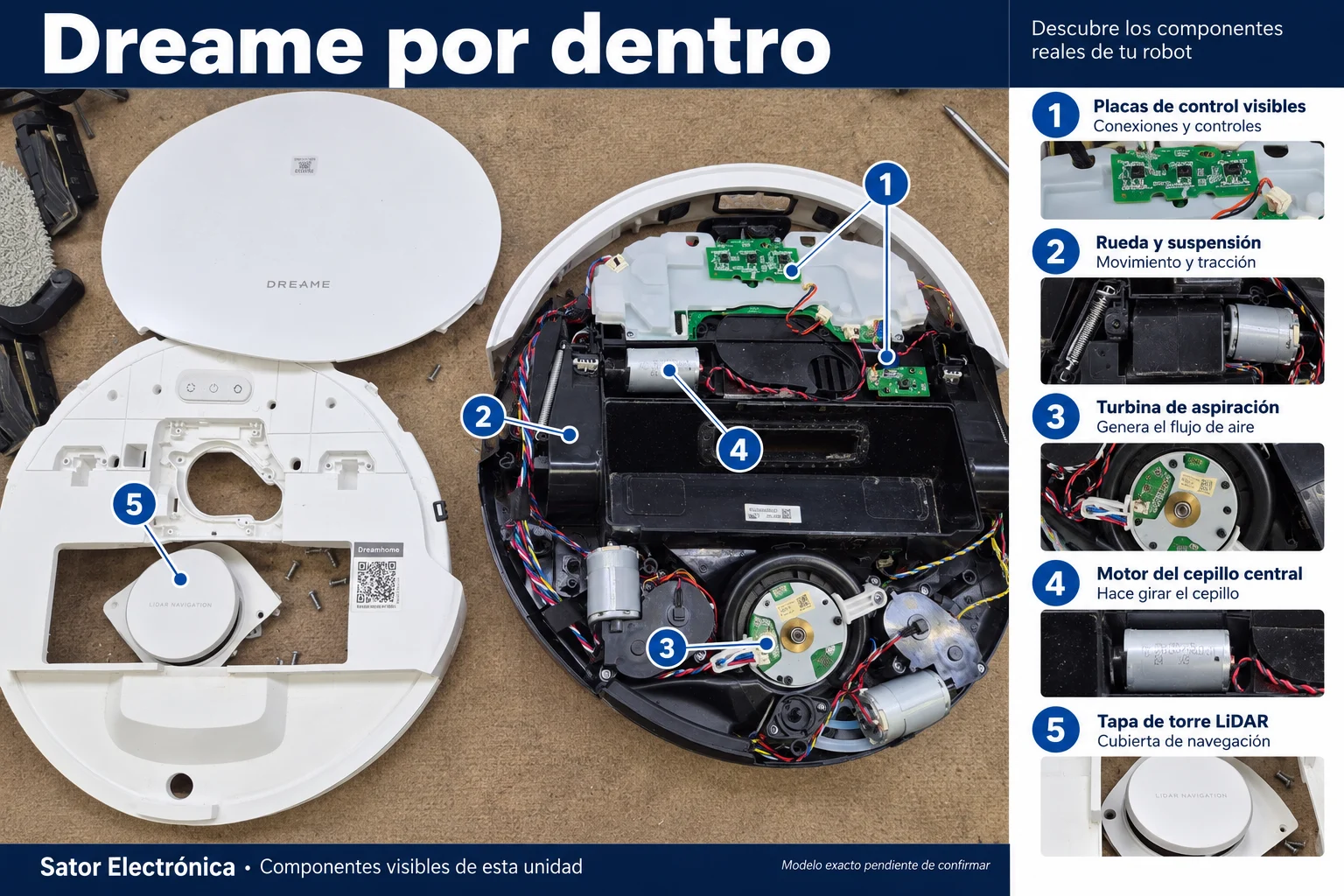

Qué vemos en el Dreame desmontado
- Placas de control visibles: Conexiones y controles.
- Rueda y suspensión: Movimiento y tracción.
- Turbina de aspiración: Genera el flujo de aire.
- Motor del cepillo central: Hace girar el cepillo.
- Tapa de torre LiDAR: Cubierta del sistema de navegación.
Placas de control visibles
Las pequeñas placas verdes y sus conectores forman parte de los controles y conexiones del aparato. En la fotografía no se muestra la placa principal completa de manera identificable. Por eso no presentamos estas pequeñas placas como si fueran toda la electrónica del robot.
Rueda y suspensión
Los módulos laterales de rueda permiten que el robot avance y gire. Se reconocen sus conjuntos mecánicos, motores y muelles. Una rueda bloqueada, una obstrucción o un fallo de alimentación pueden producir síntomas parecidos; hay que comprobar ambas ruedas antes de atribuir la avería a una pieza.
Turbina de aspiración
El conjunto circular negro, con su parte posterior y conexiones visibles, corresponde a la turbina de aspiración. Su función es crear el flujo de aire que lleva la suciedad hacia el depósito. No es el motor que hace girar el cepillo central. Una pérdida de succión también puede tener su origen en filtros o conductos obstruidos.
Motor del cepillo central
El cilindro metálico señalado con el número 4 mueve el conjunto del cepillo central. Está junto al alojamiento alargado de este conjunto. Aunque el robot aspire, el cepillo puede dejar de girar por un atasco o por una avería de su accionamiento; ambos sistemas se revisan por separado.
Tapa de torre LiDAR
La pieza blanca redonda separada del cuerpo es la cubierta de la torre de navegación. La señalamos como tapa, no como un sensor completo expuesto. El sistema LiDAR ayuda a medir el entorno; esta fotografía no permite valorar por sí sola su calibración ni su estado electrónico.
Cómo relacionamos las piezas con los síntomas
La turbina de aspiración y el motor del cepillo central son conjuntos diferentes. Si el cepillo no gira, revisamos obstrucciones y su accionamiento. Si la succión es débil, comprobamos depósito, filtros y recorrido del aire. Si el robot gira en círculos, estudiamos ruedas, sensores y conexiones. Estos síntomas orientan la revisión, pero no demuestran por sí solos qué pieza está averiada.
Para una consulta útil, indícanos si el robot no carga, no enciende, no aspira, no gira el cepillo o se detiene durante la limpieza. Si aparece un aviso, copia el mensaje exacto. No supongas que la pieza más visible es la averiada: una misma señal puede tener varias causas.
Preguntas frecuentes
¿Todos los Dreame tienen este interior?
No. La disposición, las referencias y las conexiones cambian según el modelo y la versión. Esta guía describe únicamente lo visible en la unidad fotografiada. Antes de elegir un repuesto necesitamos identificar el aparato.
¿Las placas verdes son la placa principal?
No se debe deducir eso de la fotografía. Aquí identificamos pequeñas placas y conexiones visibles, sin afirmar que se esté mostrando toda la placa principal.
¿Puedo utilizar esta foto para comprar un recambio?
Sirve para reconocer conjuntos, no para seleccionar una pieza compatible. Envíanos la etiqueta del robot y la referencia del componente. No elegimos una batería, motor o placa solamente por su forma o color.
¿Conviene repararlo o sustituirlo?
Depende del estado general, de la avería y de la disponibilidad de piezas. Revisar el aparato permite decidir con datos. No prometemos una reparación concreta ni un precio cerrado solo con una foto, y confirmamos la compatibilidad antes de solicitar un recambio.
¿Qué puedo revisar sin abrir el robot?
Con el aparato apagado, consulta el manual para limpiar depósito, filtro, cepillos y contactos accesibles. No mojes la electrónica ni utilices el robot si hay olor a quemado, calentamiento anormal o una batería hinchada. El desmontaje interno debe quedar en manos de personal cualificado.
Consulta reparación y recambios en Sator Electrónica
¿Tu Dreame presenta alguno de estos síntomas? Envíanos una foto de la etiqueta y explica qué ocurre. Puedes consultar por teléfono, correo o WhatsApp antes de traer el robot al taller. Si necesitas enviarlo, pregunta primero por las condiciones y por qué accesorios debemos recibir.
·
·
Sator Electrónica:
Calle La Huerta 74, San Vicente del Raspeig, Alicante. Consulta el horario vigente antes de venir.
o
consulta la tienda de recambios
.
Consulta otras reparaciones de robots aspiradores
.
Explora los componentes de esta unidad
Las vistas de detalle proceden de la misma fotografía del taller. No son radiografías ni representan piezas ocultas.
Qué vemos en el Dreame desmontado
- Placas de control visibles: Conexiones y controles.
- Rueda y suspensión: Movimiento y tracción.
- Turbina de aspiración: Genera el flujo de aire.
- Motor del cepillo central: Hace girar el cepillo.
- Tapa de torre LiDAR: Cubierta del sistema de navegación.
Placas de control visibles
Las pequeñas placas verdes y sus conectores forman parte de los controles y conexiones del aparato. En la fotografía no se muestra la placa principal completa de manera identificable. Por eso no presentamos estas pequeñas placas como si fueran toda la electrónica del robot.
Rueda y suspensión
Los módulos laterales de rueda permiten que el robot avance y gire. Se reconocen sus conjuntos mecánicos, motores y muelles. Una rueda bloqueada, una obstrucción o un fallo de alimentación pueden producir síntomas parecidos; hay que comprobar ambas ruedas antes de atribuir la avería a una pieza.
Turbina de aspiración
El conjunto circular negro, con su parte posterior y conexiones visibles, corresponde a la turbina de aspiración. Su función es crear el flujo de aire que lleva la suciedad hacia el depósito. No es el motor que hace girar el cepillo central. Una pérdida de succión también puede tener su origen en filtros o conductos obstruidos.
Motor del cepillo central
El cilindro metálico señalado con el número 4 mueve el conjunto del cepillo central. Está junto al alojamiento alargado de este conjunto. Aunque el robot aspire, el cepillo puede dejar de girar por un atasco o por una avería de su accionamiento; ambos sistemas se revisan por separado.
Tapa de torre LiDAR
La pieza blanca redonda separada del cuerpo es la cubierta de la torre de navegación. La señalamos como tapa, no como un sensor completo expuesto. El sistema LiDAR ayuda a medir el entorno; esta fotografía no permite valorar por sí sola su calibración ni su estado electrónico.
¿Las placas verdes son la placa principal?
No se debe deducir eso de la fotografía. Aquí identificamos pequeñas placas y conexiones visibles, sin afirmar que se esté mostrando toda la placa principal.
¿Puedo utilizar esta foto para comprar un recambio?
Sirve para reconocer conjuntos, no para seleccionar una pieza compatible. Envíanos la etiqueta del robot y la referencia del componente. No elegimos una batería, motor o placa solamente por su forma o color.
¿Qué puedo revisar sin abrir el robot?
Con el aparato apagado, consulta el manual para limpiar depósito, filtro, cepillos y contactos accesibles. No mojes la electrónica ni utilices el robot si hay olor a quemado, calentamiento anormal o una batería hinchada. El desmontaje interno debe quedar en manos de personal cualificado.
Esta fotografía ayuda a entender la distribución de piezas, pero no permite diagnosticar una avería. Sator Electrónica revisa el conjunto antes de recomendar una reparación o un recambio.
Una misma señal puede tener causas diferentes
Que el aparato no encienda, se detenga o pierda rendimiento no permite identificar una pieza averiada solo por el síntoma. En Sator Electrónica revisamos el conjunto y te explicamos qué reparación necesita.
01
Filtro y aspiración
Un filtro obstruido reduce el paso del aire y puede contribuir al sobrecalentamiento. Si sigue perdiendo potencia tras el mantenimiento indicado en el manual, hay que comprobar la aspiración y la electrónica.
02
Pelos y ruedas
Los pelos y los hilos pueden bloquear ruedas o cepillos y aumentar el esfuerzo de sus motores. Limpiar no siempre resuelve el problema si ya existe desgaste o daño.
03
Desmontaje profesional
Abrirlo sin experiencia puede soltar cables, romper conectores o dañar sensores. Deja el desmontaje interno y las comprobaciones eléctricas a personal cualificado.
Sator Electrónica · Tu taller de reparación
Tráelo, envíalo o solicita la recogida
Reparamos robots aspiradores de todas las marcas y modelos, siempre que la avería y la disponibilidad de piezas permitan una reparación viable. Podemos gestionar la recogida de tu robot aspirador en toda España.
Para solicitar una recogida, escribe a sator@sator.es con la marca, el modelo, los síntomas y tu localidad. Te confirmamos las condiciones, el coste y qué accesorios necesitamos antes de enviar el equipo.
También puedes traerlo al taller o enviarlo por tu cuenta tras consultar las instrucciones. Si la batería está hinchada o dañada, no lo uses ni lo cargues y avísanos antes de organizar cualquier transporte.
Encuéntranos en San Vicente del Raspeig
Calle La Huerta 74
San Vicente del Raspeig, Alicante.
Consulta el horario vigente antes de venir.
Cómo llegar a Sator Electrónica
Mostrar mapa del taller
El mapa se carga solo cuando lo abres. También puedes utilizar el enlace anterior.
Diagnóstico antes de comprar un repuesto
Una pieza de aspecto parecido no garantiza compatibilidad. Envíanos la etiqueta del aparato y la referencia del componente para consultar el recambio correcto.
Visitar la tienda online de Sator · Conocer el taller Sator Electrónica
